Das Bild ist nur repräsentativ

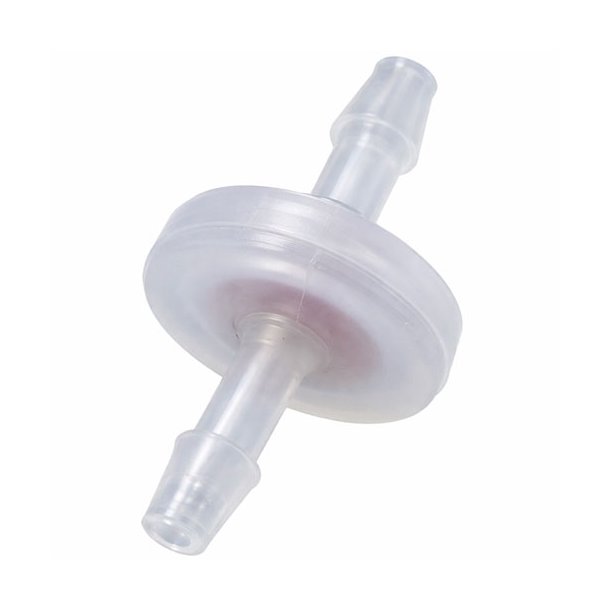

Membran-Rückschlagventil aus PP, ohne Feder

EUR 10.70

(ohne MwSt.)

Membran-Rückschlagventil aus PP zur Verhinderung von Rückfluss in Flüssigkeits- und Gassystemen. Einfache Konstruktion mit ultraschallgeschweißten Verbindungen.

Material: PP
Öffnungsdruck: < 2 kPa
Gegendruck: > 300 kPa
Für Flüssigkeits- und Gassysteme
Größen: 16# (ID 3,2 mm), 19# (ID 2,4 mm), 15#/25# (ID 4,8 mm), 24#/26# (ID 6,4 mm), 18#/35# (ID 7,9 mm)

Das Produkt kann auch bestellt werden, wenn es nicht auf Lager ist. Die Lieferzeit beträgt ca. 2–3 Wochen.

Membran-Rückschlagventil aus PP, ohne Feder

Artikel

Preis

Notiz

Anzahl

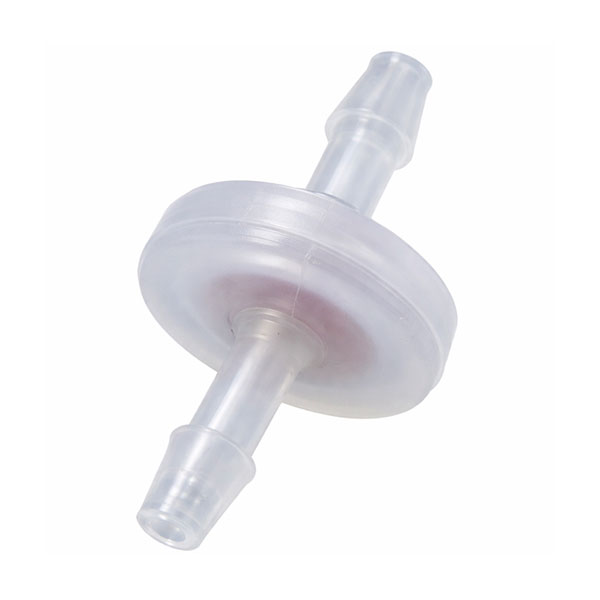

Größe: für schlauch ID: 2,4 mm (19#)

Modell/Artikelnr.: CHECK-VALVE-DXF-G-19

EUR 10.70

(ohne MwSt.)

14 Stück auf lager

Gewicht: 0.05 kg.

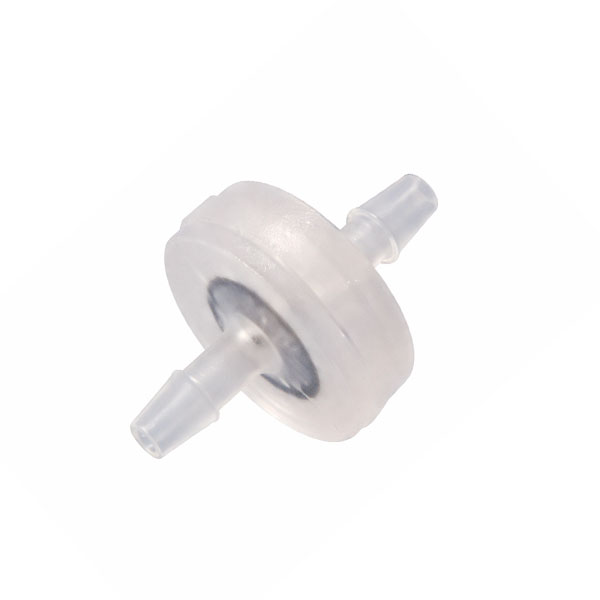

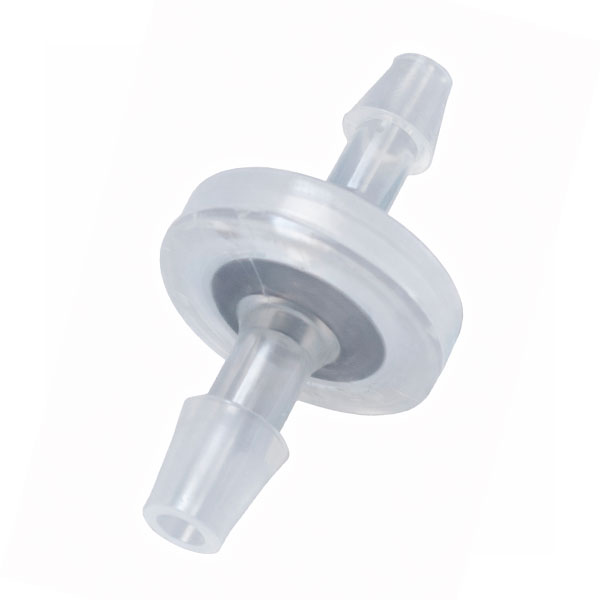

Größe: für schlauch ID: 3,1 mm (16#)

Modell/Artikelnr.: CHECK-VALVE-DXF-G-16

EUR 10.70

(ohne MwSt.)

Nicht auf Lager

Gewicht: 0.05 kg.
Größe: für schlauch ID: 4,8 mm (15#, 25#)

Modell/Artikelnr.: CHECK-VALVE-DXF-G-25

EUR 10.70

(ohne MwSt.)

Nicht auf Lager

Gewicht: 0.05 kg.
Größe: für schlauch ID: 6,4 mm (17#, 24#, 26#)

Modell/Artikelnr.: CHECK-VALVE-DXF-G-17

EUR 10.70

(ohne MwSt.)

Nicht auf Lager

Gewicht: 0.05 kg.

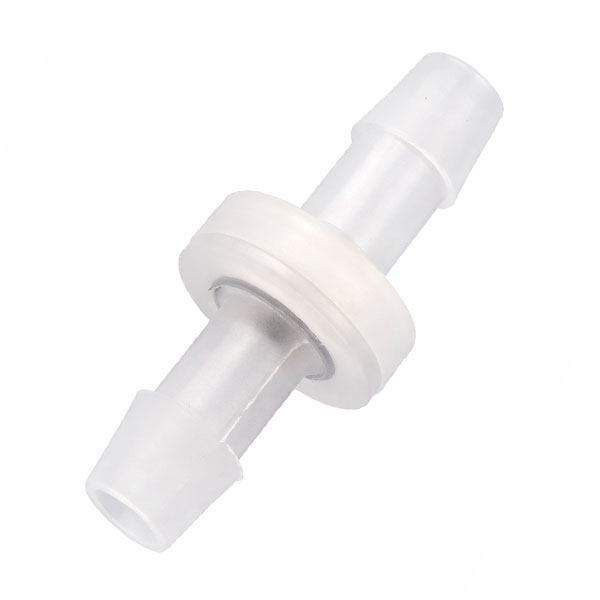

Größe: für schlauch ID: 7,9 mm (18#, 35#)

Modell/Artikelnr.: CHECK-VALVE-DXF-G-18

EUR 10.70

(ohne MwSt.)

Nicht auf Lager

Gewicht: 0.05 kg.

Membran-Rückschlagventil

Dieses Membran-Rückschlagventil verhindert zuverlässig den Rückfluss in Flüssigkeits- und Gassystemen. Das Ventil verfügt über eine einfache Konstruktion mit robusten Verbindungen, die durch Ultraschallschweißen und anschließendes Verschmelzen hergestellt werden.

Hauptmerkmale

Öffnungsdruck: < 2 kPa
Gegendruck: > 300 kPa
Einfache Konstruktion
Ultraschallgeschweißte Verbindungen
Verhindert Rückfluss in Flüssigkeits- und Gassystemen

Technische Spezifikationen

Ventiltyp: Membran-Rückschlagventil
Funktion: Einwegströmung
Komponenten: Einlass, Membran, Auslass

Artikelnummern und Schlauchgrößen

DXF/G-19 – passend für Schlauchgröße 19# (ID 2,4 mm)
DXF/G-16 – passend für Schlauchgröße 16# (ID 3,2 mm)
DXF/G-15 – passend für Schlauchgrößen 15# und 25# (ID 4,8 mm)
DXF/G-17 – passend für Schlauchgrößen 24# und 26# (ID 6,4 mm)
DXF/G-18 – passend für Schlauchgrößen 18# und 35# (ID 7,9 mm)

Anwendungsbereiche

Flüssigkeitssysteme
Gassysteme
Anwendungen, bei denen Rückfluss verhindert werden muss

Dokumentation

Datenblatt mit Druckdaten und Konstruktionsdetails

Abmessungen (mm)

Die Maße beziehen sich auf die obige Zeichnung und können zur Überprüfung der richtigen Größe vor der Bestellung verwendet werden.

Modell	Schlauchgröße (#)	D1 (mm)	D2 (mm)	D3 (mm)	L (mm)
DXF/T-13	13#	1.64	2.61	14.97	23.22
DXF/T-14	14#	2.32	2.9	15.09	23.03
DXF/T-16	16#	4.8	6.53	19.34	37.8
DXF/T-25	25# / 15#	5.6	7	16.47	44.4
DXF/T-17	17# / 24# / 26#	8	9.88	18.45	40
DXF/T-18	18# / 35#	10	11.1	20.48	57.62
DXF/T-36	36# / 73#	12.52	13.5	21.97	62.93
