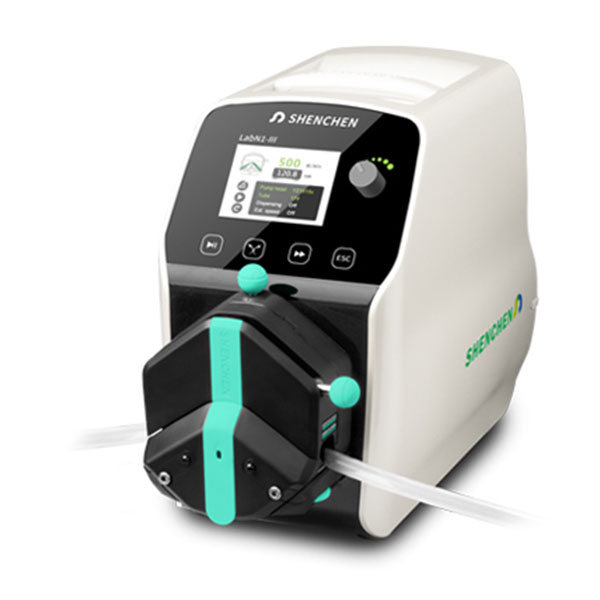

Schlauchpumpe für einfaches Dosieren mit Timerfunktion
LabN3 ist eine Schlauchpumpe mit ABS-Kunststoffgehäuse. Die Pumpe eignet sich besonders für Universitäts- und Forschungslabors, in denen eine einfache Abgabe erforderlich ist. Sie haben die Möglichkeit die Geschwindigkeit von 0,1 bis 350 rpm/min einzustellen und die Durchflussrate zwischen 0,0053 und 1808 ml/min/Kanal einzustellen. Sie können zwischen 2 verschiedenen Pumpenkopftypen wählen und bis zu 2 Pumpenköpfe an der Pumpe anbringen. Das LCD-Display gibt Ihnen einen Überblick über die aktuellen Dosierwerte und als zusätzliche Funktionalität gibt es eine Timerfunktion für die Dosierung. LabN3 ist vibrationsarm und geräuscharm.
Sie können die Durchflussrate in ml/min und die Geschwindigkeite in rpm instellen.
Technische Daten
- Durchflussrate: 0,0053-1808 ml/min/Kanal
- Geschwindigkeit: 0,1-350 rpm
- Geschwindigkeitsauflösung: 0,1 rpm
- Genauigkeit der Durchflussrate: 0,5 ~ 1,0 %
- Ausgangsdruck: 0,3 Mpa (3 bar)
- Rückenwinkelsauger: 0-360°
- Ausgangsdruck:
- 0.8~1.0 mm Schlauchwandstärke: 0,1 Mpa (1 bar)
- 1.6~2.4 mm Schlauchwandstärke: 0.1~0.27 Mpa (1~2.7 bar)
- Display: 3,2" high definition LCD-Bildschirm
- Dosierung: Einfache Timerfunktion für Einzeldosierungen
- Timer-Einstellbereich: 0,1–9999 Sekunden
- Zeiteinheiten: Sekunden, Minuten oder Stunden
- Steuermethode: Drehknopf und mechanische Tastatur
- Geschwindigkeitsregelung: Drehknopf
- Externes Geschwindigkeitssteuersignal: 0-5 V, 0-10 V, 4-20 mA
- Start / Stopp, Richtungssignal: Passives Schaltsignal, z. B. Fußpedal. Aktives Schaltsignal: 5V, 12V, 24V
- Kommunikationsschnittstelle: RS232, RS485 Unterstützung, MODBUS-Protokoll (RTU-Modus)
- Ausgangsschnittstelle: Arbeitsstatus des Ausgangsmotors (Open-Collector-Ausgang)
- Motoren:
- LabN3: 57-56 Schrittmotor
- LabN3-II: 57-76 Schrittmotor
- LabN3-III: Servomotor
- Stromversorgung: 220 V Wechselstrom + 10% 50 Hz / 60 Hz (Standard), 110 V Wechselstrom + 10% 50 Hz / 60 Hz (optional)
- Gehäusematerial: ABS plast
- Tauchabmessung: (LxBxH): 261.4x157.3x237 mm
- Stromverbrauch: <50 W
- Zustandstemperatur: 0-40°C
- Relative Luftfeuchtigkeit: <80%
- IP rate: IP31
Parameter
| Antrieb | Pumpenkopf | Schlauchgrösse (#) | ID×WT (mm) | Durchflussrate (ml/min/Kanal) bei 0,1 - 350 rpm (gemessen mit Wasser) |
| LabN3 | YZ1515x 1 Kanal mit 3 rollen |
13 | 0.8×1.6 | 0,007 -24,5 |
| 14 | 1.6×1.6 | 0,027 - 94,5 | ||
| 19 | 2.4×1.6 | 0,055 - 192,5 | ||
| 16 | 3.1×1.6 | 0,082 -287 | ||
| 25 | 4.8×1.6 | 0,17 - 595 | ||
| 17 | 6.4×1.6 | 0,29 - 1.015 | ||
| 18 | 7.9×1.6 | 0,38 - 1.330 | ||
| YZ2515x 1 Kanal mit 3 rollen |
15 | 4.8×2.4 | 0,17 - 595 | |
| 24 | 6.4×2.4 | 0,29 - 1.015 | ||
| EasyPumpIII 1 Kanal mit 4 rollen |
13 | 0.8×1.6 | 0.0053~19 | |
| 14 | 1.6×1.6 | 0.027~95 | ||
| 19 | 2.4×1.6 | 0.055~193 | ||
| 16 | 3.1×1.6 | 0.093~327 | ||
| 25 | 4.8×1.6 | 0.197~688 | ||
| 17 | 6.4×1.6 | 0.333~1167 | ||
| 18 | 7.9×1.6 | 0.430~1505 | ||
| EasyPumpIV 1 Kanal mit 4 rollen |
15 | 4.8×2.4 | 0.180~630 | |
| 24 | 6.4×2.4 | 0.273~957 | ||
| 35 | 7.9×2.4 | 0.383~1342 | ||
| 36 | 9.6×2.4 | 0.517~1808 | ||
| EasyPumpVI 2 Kanäle mit 4 Rollen |
13 | 0.8×1.6 | 0.0053~19 | |
| 14 | 1.6×1.6 | 0.027~95 | ||
| 19 | 2.4×1.6 | 0.055~193 | ||
| 16 | 3.1×1.6 | 0.093~327 | ||
| 25 | 4.8×1.6 | 0.197~688 |
Pumpenkopfmaterialien
- PPS (Poyphenylensulfid-Material) ist schwarz und kann Korrosion durch organische Lösungsmittel widerstehen. Es ist für den industriellen Einsatz und schlechte Arbeitsbedingungen geeignet. Es hat eine hohe Steifigkeit und Präzision. Das PPS-Material kann Temperaturen von 200°C standhalten.
Video
So kalibrieren Sie die Peristaltikpumpe LabN3-III
So verwenden Sie die zeitgesteuerte Dispensierfunktion der LabN3-III-Peristaltikpumpe
So übertragen Sie Flüssigkeit mit voller Geschwindigkeit in beide Richtungen auf der LabN3-III Peristaltikpumpe
So stellen Sie die Flussrate an der Peristaltikpumpe LabN3-III ein
| Gewicht | 4,40 kg |
| Material | ABS-Kunststoffgehäuse |
| CE-Kennzeichnung | Ja |
| IP-Schutzarten | IP31 |
| Geschwindigkeit | 0,1 - 350 rpm |
| Durchflussrate | 0,0053 ml/min - 1808 ml/min/kanal |
| Stromversorgung | AC220V +10%, 50Hz/60Hz (standard) |
| Anwendungstemperatur | 0-40°C |
| Relative Feuchte | < 80% |
| Größe (Länge) | 261,4 mm |
| Größe (Höhe) | 237 mm |
| Größe (Breite) | 261,4 mm |
| Bildunterschrift | Das Bild ist nur repräsentativ |
