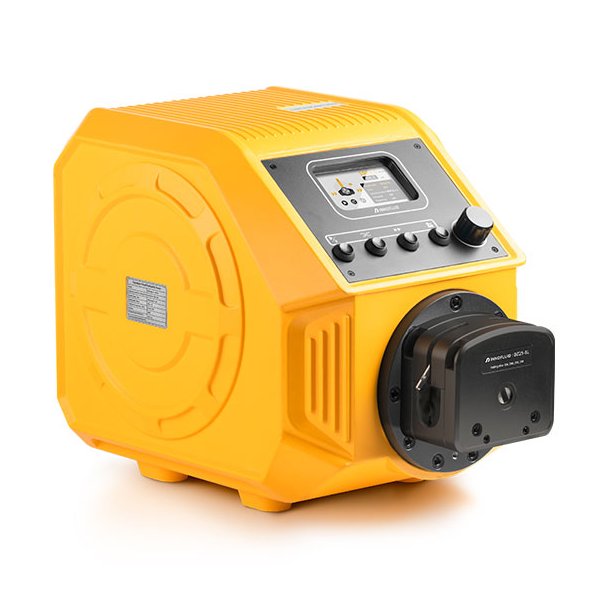

ExD-600-6L DZ25-6L ATEX-zertifizierte Schlauchpumpe für explosionsgefährdete Bereiche
Die ExD-600-6L mit dem Pumpenkopf DZ25-6L ist eine ATEX-zertifizierte Schlauchpumpe, die für präzise Flüssigkeitshandhabung in explosionsgefährdeten Bereichen entwickelt wurde.
Mit Schutzart IP66, einem Gehäuse und Pumpenkopf aus Aluminiumlegierung sowie intelligenter Steuerung gewährleistet sie einen zuverlässigen Dosierbetrieb in der chemischen Industrie, Pharmaherstellung und in Raffinerien.
Merkmale
- ATEX-zertifiziert (II2G Ex db IIC T4 Gb & II2D Ex tb IIIC T130°C Db)
- Erfüllt Normen: EN IEC 60079-0:2018+A11:2024, EN IEC 60079-1:2014+A11:2024, EN IEC 60079-31:2018
- IP66 – geeignet für feuchte und staubige Umgebungen
- Pumpenkopf aus Aluminiumlegierung – hohe Abriebfestigkeit
- Rollen aus Edelstahl 304 – korrosions- und leckbeständig
- Intelligente LCD-Steuerung – präzise Einstellung von Durchflussrate und Dosierung
- Explosionsgeschützte Bedientasten und Drehknopf
- Externe Steuerung über RS485, Modbus RTU, 0-10V, 4-20mA
- Variable Durchflussrate bis 6.000 ml/min (je nach Schlauchgröße)
Technische Daten
Allgemeine Daten
- Drehzahlbereich: 0,1–600 rpm
- Drehzahlauflösung: 0,1 rpm
- Display: 4,3" industrielles Farb-LCD
- Steuerung: Tasten, explosionsgeschützter Drehknopf, externe Signale
Betriebsmodi
- Durchflussmodus: Kontinuierlicher Flüssigkeitstransfer bei fester Drehzahl oder Durchflussrate
- Dosiermodus: Volumen, Dosierzeit, Pausenzeit, Wiederholungsanzahl einstellbar
- Dosiermenge: 0,1 ml – 9999 l
- Dosierzeit: 0,1 Sek. – 9999 Std.
- Pausenzeit: 0,5 Sek. – 9999 Std.
- Wiederholungen: 1 – 9999 (0 = unbegrenzt)
- Kalibrierung: Automatisch
- Rücksaugwinkel: 0–360°
Kommunikation & externe Steuerung
- Kommunikation: RS485
- Protokoll: Modbus RTU
- Externe Steuersignale: 0–5V, 0–10V, 4–20mA
- Steuereingänge: Aktiv (5–24V) für Start/Stopp, Richtungswechsel, volle Drehzahl
- Passiv: Start/Stopp
- Steuerausgang: Open Collector
Pumpenkopf & Schlauchgrößen
- Pumpenkopf: DZ25-6L (Aluminium)
- Schlauchgrößen
- 15# (4,8 × 2,4 mm) – 0,3–1800 ml/min
- 24# (6,4 × 2,4 mm) – 0,55–3300 ml/min
- 35# (7,9 × 2,4 mm) – 0,8–4800 ml/min
- 36# (9,6 × 2,4 mm) – 1–6000 ml/min
- Pumpenkopfgewicht: 1,87 kg
Physikalische Daten & Stromversorgung
- Abmessungen (L × B × H): 458 × 285 × 335 mm
- Stromversorgung: AC 220V ±10 %, 50 Hz
- Leistungsaufnahme: 300 W
- Luftfeuchtigkeit: <90 %
- Umgebungstemperatur: 0–40 °C
- Schutzart: IP66
- Gesamtgewicht: 30,1 kg
Anwendungen
- Chemieindustrie
- Pharmaherstellung
- Raffinerien
- Andere explosionsgefährdete Industrieumgebungen
Hinweis
Das Gerät wird ohne explosionsgeschütztes Kabel geliefert. Kunden müssen dieses separat erwerben, um die Installation normgerecht und sicher auszuführen.
Bedienungsanleitung
Lieferung mit englischer
Videos
Einführung in die ATEX-zertifizierten Schlauchpumpen der ExD-Serie
| Gewicht | 30,1 kg |
| CE-Kennzeichnung | Ja |
| IP-Schutzarten | IP66 |
| Geschwindigkeit | 0,1 - 600 rpm |
| Durchflussrate | 1.23-12000 ml/min. |
| Stromversorgung | AC220V ±10%, 50Hz |
| Anwendungstemperatur | 0-40 ℃ |
| Relative Feuchte | < 90% |
| Größe (Länge) | 458 mm |
| Größe (Höhe) | 335 mm |
| Größe (Breite) | 285 mm |
