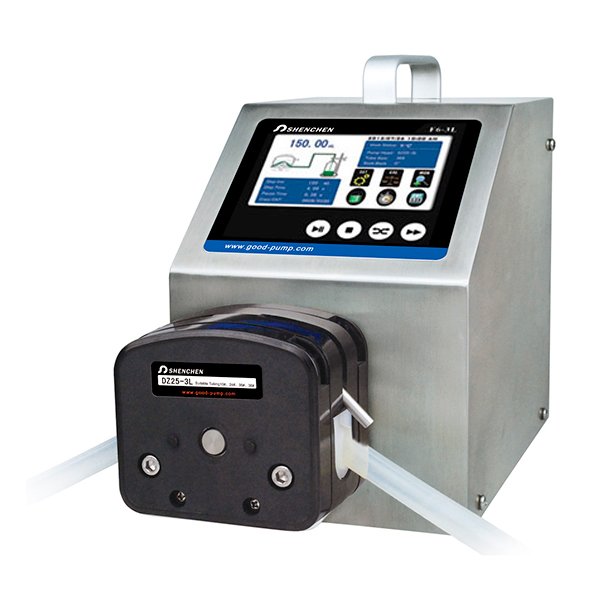

F6-3L Schlauchpumpe mit Dosierfunktion und Touchscreen-Bedienung
Intelligente, peristaltische Schlauchpumpe mit Dosierfunktion mit starke Antriebskraft, Gehäuse aus Edelstahl und berührungssensitivem Bildschirm.
Einfache Bedienung und dynamische Anzeige von dem aktuellen Status (u.a. Dosierdaten, Einstellparametern und Systemkonfiguration) auf demselben Schirmbild durch den berührungssensitiven Bildschirm. Dadurch können Sie sich einen genauen Überblick über den Dosierjob verschaffen.
Das Geschwindigkeitsintervall der F6-3L Pumpe beträgt 0.1-600 r/min und das Durchflussintervall 0.0053 - 3600 ml/min.
Anschluss eines Fußpedals und externe Steuerung durch ein Schaltsignal möglich. Das Outputsignal der F6-3L Schlauchpumpe kann für die externe Überwachung der Pumpe verwendet werden.
Die F6-3L Schlauchpumpe ist die perfekte Wahl für den Laborgebrauch und die industrielle Herstellung.
Eigenschaften
- 4,3'' berührungssensitiver LCD-Bildschirm von industrieller Qualität mit scharfem Bild, dynamischer Anzeige von Jobstatus wie auch benutzerfreundlichem Interface. Anzeige von Dosierstatus, Dosiervolumen, Dosierzeit, Pausenzeit, Anzahl der Kopien wie auch Einstellparametern auf demselben Bildschirm.
- Um die Durchflussgenauigkeit sicherzustellen, lassen sich Durchflussrate und Dosiervolumen durch die intelligente Kalibrierfunktion einstellen. Besonders gut geeignet für die Übertragung von Flüssigkeiten mit hoher Präzision.
- Aufzählung der Anzahl von Dosierungen – manuelle Reset-Funktion, was beim Aufzählen von manuellen Dosierungen zweckmässig ist.
- Verstellung der Durchflussrate ohne Pumpenstopp durch die Online-Feinjustierfunktion. Es werden dadurch Füllfehler wegen Schlauchermüdung und herabgesetzter Elastizität vermieden.
- Die Pumpe speichert bis zu 60 anwenderdefinierten Dosiereinstellungen.
- Verstellbarer Winkel der Rücksaugeinrichtung, wodurch Flüssigkeitstropfen vermieden werden kann.
- Externer Start-Stop-Betrieb - Anschluss an einem Fußpedal oder externe Steuerung über PC möglich - z. B. als Teil einer Füllanlage
- Automatische Temperatursteuerung, wodurch das Lüftergeräusch wirksam gedämpft wird.
- Speichern der Einstellparameter durch die Speicherfunktion.
- Schlauch mit schneller Spül- und Füllfunktion versehen.
- Leistungsfähige Antiblockierfunktion und breitgefächtertes Spannungsdesign, die in komplexen Stromversorgungsumgebungen besonders gute Anwendung finden.
- Die dreimal beschichtete Leiterplatte zeichnet sich durch ihre staubabweisende, feuchtabweisende, antistatische und korrosionsbeständige Eigenschaften aus.
Technische Daten
- Durchflussintervall: 0.0053 - 3600 ml/min/Kanal
- Geschwindigkeitsintervall: 0.1 - 600 rpm/min
- Geschwindigkeitspräzision: 0,01 r/min
- Intervall für Dosiervolumen: 0,1 - 9999,99 ml
- Auflösung von Dosiervolumen: 0,01 ml
- Dosierzeit: 0,1 - 9999,99 sek
- Pausenzeit: 0,1 - 9999,99 sek
- Zeitauflösung: 0,01 sek.
- Anzahl der Kopien: 1-9999, 0 heißt uneingeschränkt
- Rücksaugwinkel: 0-360°
- Dosiergenauigkeit: < +/- 0,5 %
- Motortyp: Servomotor
- Bedienung: Berührungsempfindliche Tastatur und Membranentastatur
- Display: 4,3 Zoll großer true color LCD-Bildschirm von industrieller Qualität.
- Start/Stop-Funktion, Richtungssignal: Passives Schaltsignal, z. B. Fußpedal. Aktives Schaltsignal: 5V, 12V, 24V.
- Kommunikationsschnittstelle: RS232/RS485 unterstützen MODBUS-Protokoll (RTU-Modus)
- Output-Druck: 0,3 Mpa (3 bar)
- Output Interface: Output für den Jobstatus (Open collector output)
- Stromverbrauch: < 80 W
Bedienungsanleitung
Lieferung mit englischer Bedienungsanleitung
Parameter
| Antrieb | Pumpenkopf | Schlauchgrösse (#) | ID×WT (mm) | Durchflussrate (ml/min/Kanal) bei 0,1 - 600 rpm (gemessen mit Wasser) |
| F6-3L | DZ25-3L-PPS (1 oder 2 Stück) |
15 | 4.8 x 2,4 |
2,11-1.264 |
| 24 | 6,4 x 2,4 | 3,85-2.310 | ||
| 35 | 7,9 x 2,4 | 5,08-3.050 | ||
| 36 | 9,6 x 2,4 | 6,0-3.600 | ||
| EasyPumpIII 1 kanal, 4 rollen (1 oder 2 Stück). |
13 | 0.8×1.6 | 0.0053~32 | |
|
14 |
1.6×1.6 | 0.027~162 | ||
| 19 | 2.4×1.6 | 0.055~330 | ||
| 16 | 3.1×1.6 | 0.093~560 | ||
| 25 | 4.8×1.6 | 0.197~1180 | ||
| 17 | 6.4×1.6 | 0.333~2000 | ||
| 18 | 7.9×1.6 | 0.430~2580 | ||
| EasyPumpIV 1 kanal, 4 rollen (1 oder 2 Stück). |
15 | 4.8×2.4 | 0.180~1080 | |
| 24 | 6.4×2.4 | 0.273~1640 | ||
| 35 | 7.9×2.4 | 0.383~2300 | ||
| 36 | 9.6×2.4 | 0.517~3100 | ||
| EasyPumpVI 2 kanalen, 4 rollen (1 oder 2 Stück). |
13 | 0.8×1.6 | 0.0053~32 | |
| 14 | 1.6×1.6 | 0.027~162 | ||
| 19 | 2.4×1.6 | 0.055~330 | ||
| 16 | 3.1×1.6 | 0.093~560 | ||
| 25 | 4.8×1.6 | 0.197~1180 |
Video of dispensing with a pump from the F6-series
| Gewicht | 5,02 kg |
| Material | Edelstahl |
| CE-Kennzeichnung | Ja |
| IP-Schutzarten | IP31 |
| Geschwindigkeit | 1-600 rpm |
| Durchflussrate | 2,11-3600 ml/min |
| Stromversorgung | AC220V +10%, 50Hz/60Hz |
| Anwendungstemperatur | 0-40 ℃ |
| Relative Feuchte | < 80% |
| Größe (Länge) | 223 mm |
| Größe (Höhe) | 200 mm |
| Größe (Breite) | 152 mm |
| Bildunterschrift | Das Bild ist nur repräsentativ |
| Titel | Sorte | Größe | Herunterladen |
|---|---|---|---|
| F6-series_peristaltic-pump_2020.pdf | 2.95MB | Herunterladen | |
| F-Series-English-Manual-2020.pdf | 1.99MB | Herunterladen | |
| F-Series-Dansk-Manual_2019.pdf | 880.54KB | Herunterladen | |
| F6-3L-EasyPump---Peristaltic-Dispensing-Pump-2023-Drifton.pdf | 5.20MB | Herunterladen | |
| F6-3L--Dispensing-Peristaltic-Pump--2023--Drifton.pdf | 649.98KB | Herunterladen |
